國產數控機床任重而道遠
---從CIMT2015看臥式加工中心的發展
山東威達重工股份有限公司 張中秋
以“新常態·新發展”為主題的第十四屆中國國際機床展覽會（CIMT2015）于2015年4月20-25日在北京中國國際展覽中心（新館）隆重舉行，本屆展會展出面積13.1萬平方米，參展廠家1554家，各類展品12000余臺套，均創歷屆規模之最。展會推陳出新、創意非凡，在當今世界經濟持續低迷、機床行業整體不景氣的大環境下，各參展商如此大投入，彰顯了企業家的魄力和信心。
本屆展會有特色、有創新的機床數不勝數，本文僅對其中臥式加工中心展品簡單評述。
1、境外臥式加工中心向五面臥加發展

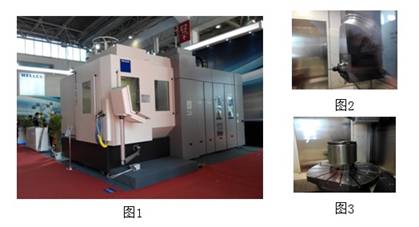

近年來，隨著機床自動化程度的提高，很多客戶要求能對工件一次裝夾后完成多個面的自動加工，傳統臥式加工中心的四面加工已不能滿足市場要求，五面臥式加工中心應運而生。本屆展會上，E2展館的德國HELLER公司展出的CT 6000 銑/車復合加工中心（圖1），通過主軸擺動的裝置實現臥式主軸、立式主軸的自動轉換（圖2），從而實現五面加工。該機轉臺采用直驅技術，通過擺動式的可選A/C軸，標配B軸完美實現臥式和立式狀態下外部和內部的輪廓車削加工（圖3）。配以HSK100刀柄和強力PCU主軸加工單元驅動功率達到60kW，主軸轉速最大可達8000r/min，能提供1146Nm的超強扭矩。

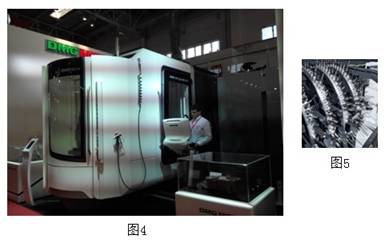

與這款機床相呼應的還有W1館的DMG MORI一款DMC80H臥式加工中心（圖4），雖然外形風格迥異，但主體結構大同小異，使用的電主軸特性數據為轉速在每分鐘12000r時扭矩為288Nm、功率為44kW。更為獨特的結構是其三排圓盤式刀庫（圖5），總?cè)萘靠蛇_32把。
2、境外高端臥式加工中心向五軸化發展
圖6
隨著航空航天工業的迅猛發展及加工工藝復雜性的顯著提高，市場上五軸聯動加工中心的數量逐年增多。與往屆展會立式五軸加工中心居多不同的是，本屆展會中臥式的五軸加工中心迅猛增加，在傳統四軸臥式加工中心的基礎上，轉臺（B軸）坐在可以旋轉的A軸上。
W1展館的DMG MORI展出一款五軸臥式加工中心DMC60Hlinear（圖6），既具有傳統的雙交換工作臺功能，又增加了旋轉軸A軸，具備了優良的曲面加工功能。DMC 60 H linear臥式加工機床具有以下特點：定位精度0.006mm以內，重復定位精度0.004mm以內；直線驅動系統加速度1g，運動速度100m/min，可最大限度地減少加工時間；獨有的刀庫系統使換刀時間僅2.2s，確保無人值守的生產效率。直線驅動系統擁有60個月的保修期，可靠性不言而喻。模塊式結構可以帶給客戶更高靈活性，使客戶可以選擇正確機床配置加工任何工件，無論是帶頂部/正面裝件功能的Powertrain版還是帶回轉擺動工作臺的五軸自動加工版都可以加工任何零件。
3、臥加、立加概念模糊化

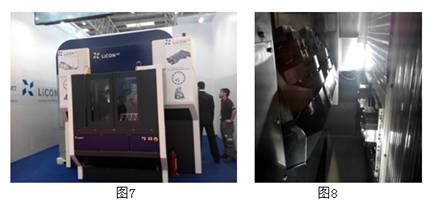

在W1-324展臺LICON公司展出了一臺LiFLEX II 444型加工中心（圖7），是一臺超靈活的雙主軸（圖8）五軸機床，LICON公司總裁 Winfried Benz 解釋說：“一切都是以市場為導向，我們推向市場的該型雙主軸加工中心主要針對世界上要求加工中小尺寸復雜零件的要求，而且我們的目標是在保證加工質量的前提下最大限度降低零件的單件制造成本，所以一次裝夾完成全部加工是非常必要的。LiFLEX II 444型雙主軸機床良好的性價比更能幫助我們的用戶把零件制造成本降到最低。”
4、多工位臥式加工中心柔性生產線是未來
本屆展會上，境內很多臥式加工中心生產廠家展出了多工位柔性生產線，如寧江機床的12工位自動化生產線，青海一機的雙臺機床配關節機器人自動化生產線，威達重工的臥式加工中心、立式加工中心復合自動化生產線等等，展出了實力。隨著中國人口紅利減小、用工成本提高，自動化生產線的市場需求量將逐年增大，筆者認為這應該是未來境內廠商爭搶的“蛋糕”。
從本屆展會上看，我國數控機床近年來得到迅猛發展，但是與境外先進制造商相比還有巨大差距，技術相對落后，創新能力相對不強。我們應該清醒地看到差距，奮起直追，迎頭趕上。我們肩上的膽子還很重，國產數控機床任重而道遠。
