煙臺環球：AK27320×4-QY5數控轉塔刀架
【編者按】CIMT2023展會期間，中國機床工具工業協會對2022年度先進會員（十佳）企業進行了表彰頒獎。為了更好地宣傳這些會員企業，協會傳媒部針對獲獎企業及其產品組織了系列專題報道。此前已發布了“自主創新十佳”企業的宣傳稿，接著對“產品質量十佳”企業進行宣傳，供業界參考，以期共同推動產品質量提升。稿件素材來自協會行業發展部提供的相關資料，經與相關企業確認。
協會傳媒部
1. 產品亮點

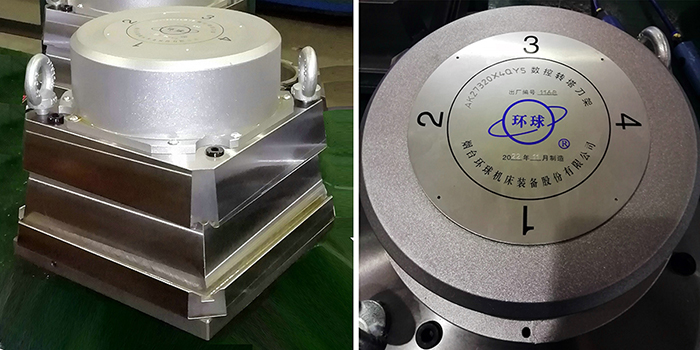

AK27320×4-QY5 數控轉塔刀架是煙臺環球機床裝備股份有限公司為數控立式車床開發設計的產品。該產品的驅動模式采用了國際上流行的電機內藏式結構，回轉定位采用三聯齒盤式結構，采用矩形螺紋鎖緊松開分度齒盤，刀臺不需抬起即可完成轉位、鎖緊功能。具有定位精度高、轉位可靠、鎖緊力大、密封性能好等特點。
該產品適用于普及型數控立車及大型臥車。可多刀夾持，實現加工自動化、高效化。根據用戶的不同應用需求，刀臺夾持接口可設置為直邊形式，也可以是斜邊形式。直邊形式又有圓柱孔式刀臺、燕尾式刀臺的區別，斜邊式同樣可以分為圓柱定位孔式刀臺、燕尾式刀臺兩種形式，應用范圍廣泛。
2. 圍繞該產品開展的質量工作及質量保障措施
（1）圍繞該產品所開展的質量工作
AK27320×4-QY5 數控轉塔刀架的基型（AK27320×4）于2000年12月研制完成。為了提升產品技術和質量水平，先后開展了提升矩形螺紋鎖緊結構的可靠性、齒盤回轉定位結構的精度保持性、傳動鎖緊結構的密封性能、回轉切換冷卻水口結構的密封性、降低回轉驅動傳動鏈的傳動噪聲等多項質量攻關、技術攻關工作。從首次改進的QY發展至目前的QY5版本，先后多次對產品結構進行優化，其中重大改進6次，提升了產品可靠性及精度保持性。
為了保證產品質量的穩定性，公司根據生產批次和產量定期抽檢產品，開展產品運行可靠性型式試驗、密封性能試驗、用戶關注的專項性能測試實驗等工作。公司經過20多年的生產和用戶服務，在數控立車刀架生產方面，形成了完善的質量管控體系和核心技術知識的積累。
（2）設備、量具量儀等保障產品質量的必備設施
在關鍵零件、關鍵工序的加工質量保障方面，底座、刀臺類關鍵零件采用高精度加工中心、高端磨齒機、專用精密齒盤磨齒機加工，保證了刀架產業化生產的質量穩定性。量具量儀方面，齒輪檢查儀、三坐標測量機等充分保證關鍵零部件的檢測需要。
在產品裝配質量及整機性能的保障方面，采用自制的專用檢測設施對每臺產品進行機電功能可靠性運行跑車檢測、產品承受偏載能力的運行跑車檢驗、產品靜態（剛度）承載能力的加載檢測，保證出廠產品運行節拍及承載能力的可靠性。在各項跑車、加載測試完成后，再進行回轉分度重復定位精度檢測，保障產品的精度保持性。
（3）質量管理體系運行情況
為切實保障產品質量，公司于2000年就通過了ISO9001質量保證體系認證，質量體系涵蓋了各類數控刀架產品。每年進行外部審核，并及時進行內部審核的自查自糾工作，嚴格審核在產品研發、生產、管理等方面的質量管控措施的實施情況，保證了產品研發及制造過程的質量保證體系有效運行。
3. 用戶對產品的評價
用戶對公司產品整體比較滿意，特別是在產品精度和穩定性方面認可度極高，對產品價格、交貨期以及售后維修服務的響應速度（包括上門服務及返廠維修及時性）等比較滿意。同時，用戶普遍希望在提高產品性價比方面發力，拓展AK27系列刀架市場份額，提高其產品自動化生產能力，努力做好成本、質量控制。公司還通過裝備提升、科學的生產統籌、提高售服人員的反應速度、縮短返廠維修時間和產品配套生產時間等方式，努力提高產品市場競爭力。
（素材來源：協會行業發展部及相關企業 摘編整理：黃韶娟）
