2021先進會員（創新十佳）| 株洲鉆石： ZSD系列淺孔鉆
【2021先進會員（創新十佳）】
株洲鉆石：ZSD系列淺孔鉆

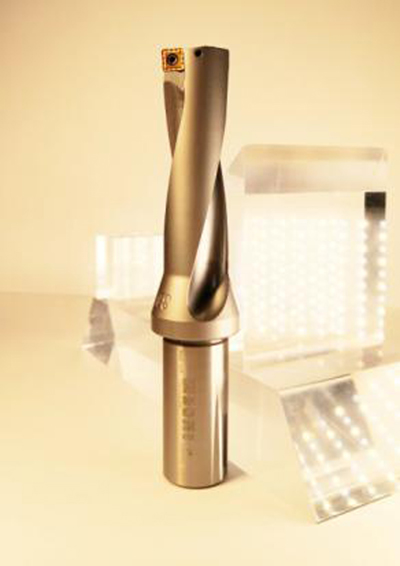

ZSD系列淺孔鉆
2022年10月10日，中國機床工具工業協會公布了“關于2021年度中國機床工具工業協會先進會員（十佳）的表彰決定”，共計20家會員企業榜上有名（含10家“自主創新十佳”，10家“產品質量十佳”）。為了更好地宣傳這些先進會員企業，協會傳媒部針對十佳企業及其產品組織了系列專題宣傳報道，以協會行業發展部提供的資料為素材，經與相關企業確認后在協會主辦的全媒體平臺公開發布，與業界同仁相互交流，共同進步。
—— 中國機床工具工業協會傳媒部
一、產品亮點
淺孔鉆具有鉆孔尺寸波動大、排屑難的特點，株洲鉆石切削刀具股份有限公司針對孔加工的行業需求，自主研發推出了高精度ZSD系列淺孔鉆，產品創新突破了雙重平衡技術，并巧妙采用三重抗振結構，系統性解決了鉆孔直徑超差、孔壁粗糙、喇叭口、刀具壽命低等行業性技術難題，獲得授權發明專利5項。
第一重抗振指刀片的波形刃和孔底部形成波形配合，有效抑制刀片振動、提高刀具壽命；第二重抗振指外刀片上的修光刃可形成周向?qū)蛐ЧＷC鉆孔尺寸精度、表面質量的穩定；第三重抗振指刀片波形刃逐層切入時，每個波形單元切入工件角度不呈周期性變化，保證刀片的抗沖擊性，有效提高鉆削效率和鉆削應用范圍。
二、產品創新點及技術水平簡述
1．產品創新點
在產品開發過程中，株洲鉆石將數字化模擬技術導入刀具設計流程。以“受力平衡”和“抗振”為優化目標，快速迭代，最終開發了具有自主知識產權的波形刀片以及配套的ZSD刀桿。
創新點一： 利用切削仿真軟件對內、外刀片進行切削力仿真，通過調整切削刃波形的曲率半徑、頻率等參數，確保內、外刀片所受的徑向切削力盡可能抵消掉，實現刀片的受力平衡。
創新點二：利用有限元軟件，基于切削仿真的受力結果，以刀桿為研究對象，優化刀片的安裝角度及容屑槽結構，確保刀桿徑向受力平衡、排屑流暢。
2．技術水平評價
加工孔徑覆蓋15~50mm，加工長徑比覆蓋2~5倍徑；孔徑尺寸公差（0，+0.25）mm，Ra＜3.2μm；圓柱度小于0.02mm，孔徑一致性小于0.05mm，與國外同類產品對比，全部指標達到國外先進水平，部分指標如孔徑粗糙度、圓柱度優于國外先進水平。
三、產品應用領域、應用效果、市場及產業化前景
該產品主要應用于汽配、工程機械、風電、液壓、模具等行業。2021年株鉆公司ZSD系列年銷售金額超過1000萬元。主要應用如下：
湖北三環鍛造（全國最大汽車轉向節）、珠海格力模具成功替代國外品牌淺孔鉆，銷售額近100萬元。馬鞍山方圓支承、馬鞍山經緯支承、三一索特和煙臺浩陽等工程機械行業替代國外品牌淺孔鉆，銷售額超過200萬元。
產品不僅在國內市場得到大量應用，還成功應用于歐洲和美國市場，外銷額超過500萬元。
（來源：協會行業發展部 責編：黃韶娟）
