博魯斯潘推出高速精密五軸聯動葉片銑削中心
博魯斯潘推出高速精密五軸聯動葉片銑削中心
北京博魯斯潘精密機床有限公司（簡稱PMT）于近日成功研發出高速精密五軸聯動葉片銑削中心PMTBM40-5i，并在其天津基地完成了葉片曲面精密制造全工藝過程的切削驗證，即將發往我國某飛機發動機制造公司。該機主要用于400mm以內航空發動機、燃氣輪機的高溫合金、鈦合金精密葉片的高速高效精密制造。
公司創始人、技術總監吳行飛博士指出，五軸聯動的高效高剛度與高精度微位移、動態響應加速度之間，尤其在五軸聯動的A、B旋轉擺動軸的高速微位移動態性能之間，在動力學與運動學上是一對相互矛盾的關系，一直是精密、高剛度、高動態響應五軸聯動機床性能提升的關鍵難點和核心技術，我國產品在此領域還有較長的路要走。吳博士帶領核心技術團隊，歷經十余年的研究探索，終于取得了關鍵核心技術與工藝的突破。
PMTBM40-5i精密機床具有高剛度、高精度及高動態響應加速度性能，擁有完全自主知識產權和核心關鍵技術，主要技術指標接近或達到國際同類產品先進水平。與博魯斯潘其他高精度納米車削、磨削機床一樣，這也是基于對精密制造基礎技術與精密工藝的長期研究探索，取得的正向研究和設計的創新性成果。

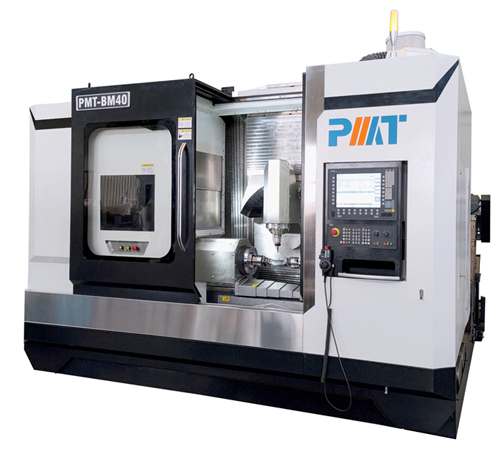

PMT BM40-5i外觀

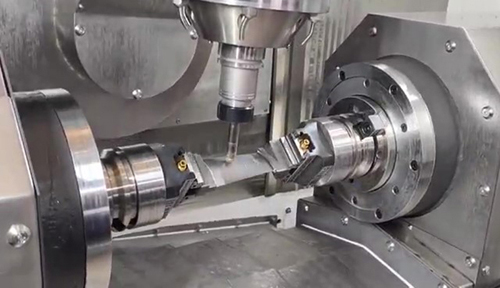

葉片高速銑削加工

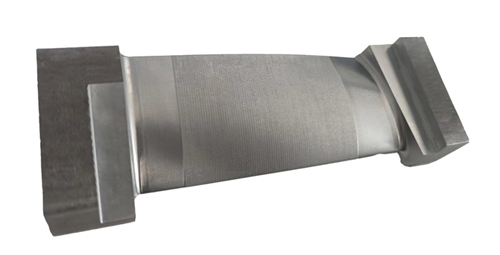

葉片樣件
PMT BM40-5i技術亮點：
（1）高精度高剛度電主軸：標配HSK63A主軸錐孔，保證高速強力切削工況下刀柄與錐孔良好的剛性，確保加工精度的穩定性。
（2）頭尾架同步技術：頭架和尾架均采用力矩電機驅動，以適應葉片加工要求，響應快，無間隙，回轉精度高，轉速快，插補響應迅速，具有高的動態響應性能。
（3）五軸全閉環控制：直線坐標采用精密直線光柵尺、回轉和擺動坐標采用精密角度編碼器，實現全閉環控制，達到了葉片曲面的五軸聯動精密高速銑削。
（4）A軸模塊化設計：A軸頭尾架采用模塊化設計，提升產品的一致性和互換性。A軸夾具采用BT50快換接口，提升加工產品換型的響應速度，保證夾具安裝的一致性、穩定性和裝夾精度，快換接口可選配HSK80接口。
（5）A1軸、A2軸為同步雙驅結構：具有隨動、力矩耦合、位置耦合三種同步方式。分別滿足毛坯裝夾、毛坯粗加工、葉片精加工工況。可有效解決葉片加工過程中因葉片變形帶來的影響，有利于消除葉片加工產生的應力。
PMT BM40-5i主要參數：
X/Y/Z軸行程：500mm/300mm/400mm
頭、尾架主軸端面最大距離：500mm
主軸最大功率：20.5kW（可選配）
主軸最高轉速：15000r/min（可選配24000r/min）
A軸旋轉角度：±360°
B軸旋轉角度：±40°
A軸最高轉速：123r/min
B軸最高轉速：78r/min
X/Y/Z軸快移速度：30m/min
X/Y/Z軸最大進給速度：12000mm/min
X/Y/Z軸定位精度：0.005mm（可選配更高精度0.003mm）
X/Y/Z軸重復定位精度：0.003mm（可選配更高精度0.002mm）
A/B軸定位精度：8″（可選配更高精度6″）
A/B軸重復定位精度：4″（可選配更高精度3″）
刀庫容量：16把
