華中數控聯合國家增材制造創新中心開發五軸增減材復合制造加工中心
華中數控聯合國家增材制造創新中心
開發五軸增減材復合制造加工中心
增材制造（3D打印）是一種高效快速的成形制造方式，被譽為未來顛覆性技術之一，目前在全球發展迅猛，應用范圍不斷擴展。
華中數控與國家增材制造創新中心合作，聯合攻關、協同創新，將增材制造技術與五軸聯動數控技術巧妙結合，研制出五軸增減材復合制造加工中心，通過增材加工實現零件的近凈成形，并通過切削加工保證加工精度和表面質量。相對于傳統工藝，可以有效地提高材料利用率，減少切削余量并縮短加工周期。
產品簡介
華中數控與國家增材制造創新中心合作研發的五軸增減材復合制造加工中心LMDH320A是高質量、高精度、高性能的技術型產品。機床外觀新穎且集成3D打印機柜。機床配置X、Y、Z、W四個直線軸和A或B、C兩個回轉軸，并配置直線模組及安裝板、激光器、水冷機（配激光器）、送粉器、保護氣流量計、保護氣通斷閥、熔覆頭及配電板等。

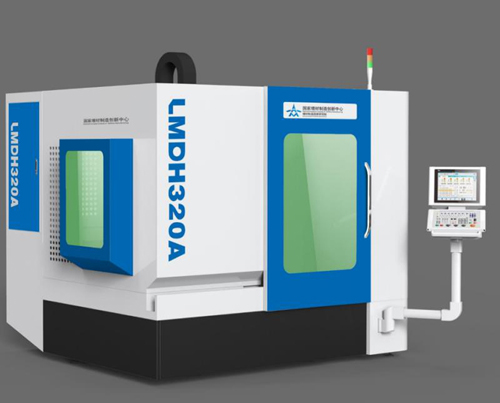

LMDH320A五軸增減材復合制造加工中心
設備特點
（1）五軸聯動、龍門式結構和搖籃式回轉工作臺，可實現復雜結構無支撐成形；豎直方向搭載激光熔覆頭位置切換及保護模組，實現增減材自由切換，有效避免干涉；激光熔覆頭、導軌和絲杠采用全防護形式，可有效避免污染。
（2）3D打印復合制造專用華中數控系統，設置增材成形與減材加工雙界面，增材成形界面可實現增材工藝參數的設定和工藝狀態監測。
（3）接觸式在線測頭和熔池溫度、形狀監測模塊，可實現工藝過程的在線監測、閉環控制和自適應加工。
（4）開發的五軸增材分層和路徑規劃模塊及五軸運動仿真軟件工具，同時配有增材成形工藝包，滿足多領域需求。
系統介紹

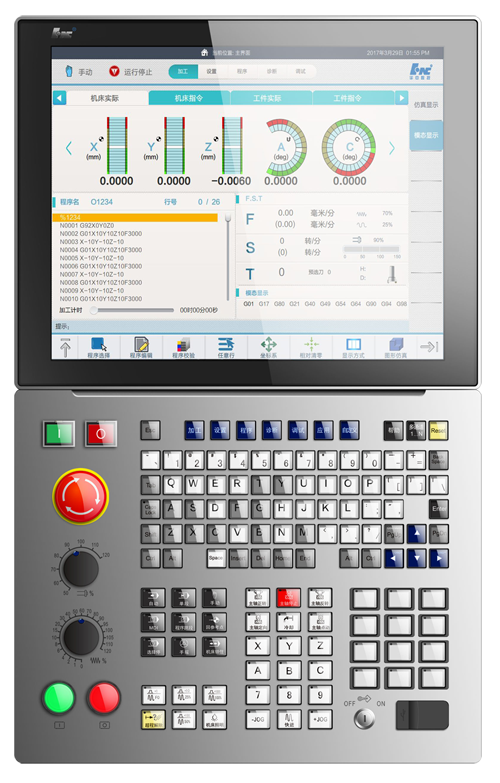

LMDH320A五軸增減材復合制造加工中心配置HNC-848D全數字總線式高檔數控系統，該系統采用模塊化、開放式體系結構，具有高速高精加工控制、五軸聯動控制、多軸多通道控制、五軸RTCP功能、雙軸同步控制及誤差補償等高檔數控系統功能，可配套國內外通行的CAD/CAM軟件。
為了滿足增減材和五軸復合高速高精的加工需求，華中數控針對該產品開發了一系列智能控制軟件。包括在HNC-848D數控系統中增加工藝設定功能和工藝控制指令，保證激光功率、左粉桶轉速、左載氣流量、右粉桶轉速、右載氣流量等數據在操作面板上實時顯示。
有了高檔數控系統的加持，實現了銑削質量的完整加工技術，靈活切換激光加工與銑削加工，允許直接銑削最終零件中無法接近的加工部位。大大節約加工時間，滿足零件批量化生產的需要。

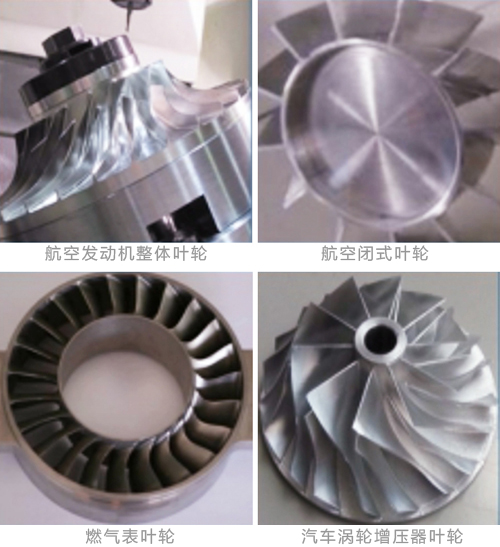

加工案例
五軸增減材復合制造加工中心適用于模具、汽車、航空航天、石油機械、教育科研等領域，可實現增材成形和減材加工的自由切換，滿足增減材復合制造及修復再制造的需求。目前，五軸增減材復合制造加工中心可實現批量化生產銷售。
未來，隨著增材制造技術和五軸數控技術的快速發展，五軸增減材復合制造加工中心的應用場景將不斷擴展，呈現更大的發展空間。華中數控一直與廠商及用戶深度融合，積極研發更多智能化功能，和用戶一起開發更多、更新的數控機床產品。
