【新型供需關系系列八】
中科數控
2021年是“十四五”開局之年，立足新發展階段，貫徹新發展理念，構建新發展格局，探索行業企業與用戶之間建立新型供需合作伙伴關系，其緊迫性愈發凸顯。機床工具是與需求牽引相關性極強的一個產業，2021年1月5日，中國機床工具工業協會常務副理事長毛予鋒在新春媒體座談會上對新型供需關系提出了四點認識：一是市場需求從完全依賴投資向投資兼顧消費方向轉變；二是行業的供給方式從批量化向定制化轉變；三是產業鏈的角色從需求實現向需求創造轉變；四是制造系統從離散型的自動化向全系統的智能化轉變。
對此，行業企業應該如何制定未來發展規劃，關注新市場、新需求，與用戶建立更加緊密的新型供需關系，與用戶共同開展聯合創新研發，真正成為用戶的“工藝師”，這些都是行業企業需要相互探討和交流的話題，也是更多企業需要聚焦的課題。為此，中國機床工具工業協會傳媒部面向行業企業約稿，共同交流學習，現分享給大家。
——編者
建設面向智能制造的開放式數控創新平臺
構建企業間命運共同體
沈陽中科數控技術股份有限公司總經理 于 東
作為數控裝備的關鍵功能部件，數控系統承載著系統廠、主機廠、最終用戶的知識產權與技術成果。為滿足用戶的制造工藝，發揮裝備的功能，數控系統的研制、開發與應用需要供需間的密切合作。特別是在制造技術與信息技術深度融合，行業向自動化、數字化、智能化轉變的時代，工業互聯網、大數據、人工智能等新一代信息技術的進步，已具備為生產現場提供新價值的條件。
在確保數控系統高速、高精、高效控制性能的前提下，將信息物理系統（CPS，Cyber Physical System）和數字孿生技術與數控系統融合，使用戶的加工過程或主機廠的裝備設計過程在更高水平上得到優化，已成為國際主流數控系統廠商關注的發展方向。數控系統對口的國際標準化組織ISOTC184/SC1已更名為Industrial Cyber and Physical Device Control，也從某種意義說明了數控系統內涵的延伸。對此，沈陽中科數控技術股份有限公司積極探索新型供需關系，建設面向智能制造的開放式數控技術平臺，以支持企業間的密切合作。
1. 建設面向智能制造開放式數控技術平臺，支撐新型供需合作關系
開放式數控技術源于信息技術與制造技術的融合。開放式數控系統希望通過定義系統的內部接口與外部接口規范，解決系統的可擴展性、可移植性、可伸縮性、互操作性等問題，以達到系統廠、主機廠、最終用戶間技術的融合。
作為中科院沈陽計算所高檔數控國家工程研究中心的產業化實體，中科數控通過實施并完成國家專項課題“開放式數控系統支撐技術創新平臺”，建立了開放式數控系統計算平臺、現場網絡平臺、控制與工藝平臺，開展支持多種CPU（X86/“龍芯”/ARM）硬件平臺、基于實時操作系統軟件平臺、現場總線與網絡化、高速高精運動控制以及二次開發等關鍵技術，形成了以開放為特色的數控系統技術創新平臺及覆蓋高檔型、標準型及專用型的“藍天數控”系列化產品，支持了與主機廠與用戶廠的配套與應用。
近年來，圍繞數控技術數字化、智能化的發展趨勢，公司開展了遼寧省數字化車間互聯互通技術工程實驗室的建設，通過解決工業互聯網、大數據、數字孿生及網絡化協同制造等關鍵技術，使數控系統成為制造車間的數字化平臺，以實現加工過程的數字化感知、建模、控制與服務。
為滿足用戶對加工過程或裝備設計過程的優化等新需求，公司通過承擔專項課題“國產高檔數控系統智能化技術研究開發及應用驗證”，開展遼寧省智能化數控技術工程研究中心建設，通過解決加工過程監控、工藝與設備參數優化、智能故障預警與診斷、工件在位測量等，實現數控系統與智能制造關鍵要素的融合，以支撐公司與用戶建立更加緊密的新型供需關系。
2. 基于開放式數控技術平臺，與用戶聯合研發定制化產品
針對行業企業“專、精、特”的發展趨勢，公司通過解決基于開放式數控系統的二次開發平臺技術，開發了采用組件技術的工藝軟件包及二次開發工具，在界面、工藝、運動控制等層面實現與主機廠及用戶專有技術的融合，以支持與用戶聯合研發定制化產品。
（1）面向電加工機床的專用型數控系統
針對數控刀片模具加工難點，如硬質合金材料加工效率低、采用非平動加工和多電極加工、表面質量與面型精度要求高等問題，與主機廠密切合作，通過解決穩定高效的放電間隙控制、電源參數在線調整、定時和自適應抬刀控制、平面的自由及伺服平動、加工程序的手動與自動軌跡回退、工藝專家系統與自動編程、自動找正與電極防碰撞等功能，研制出面向電加工機床的專用型數控系統。產品在數控刀片模具和地礦合金模具領域?qū)崿F(xiàn)了高速、高精與高質量加工，加工性能達到了國際同類機床較好水平。
圖1 面向電加工機床的專用型數控系統
（2）面向超快激光加工機床的專用數控系統
超快激光加工機床控制對象涉及多通道多軸聯動、激光器功率監測與控制、復合光束掃描控制、光束指向監測與調整控制、光學掃描頭切換伺服控制、終端監測控制、恒重疊率螺旋掃描控制、非圓形面掃描加工控制以及三維檢測輔助定位控制等，是集光、機、電、檢測于一體的專用數控設備，要求在系統的界面、工藝、運動控制等方面融入設備廠商、用戶的功能與性能要求，需要系統廠、主機廠、用戶間的緊密合作。
基于開放式數控技術平臺，公司通過與激光設備廠商、航空制造領域的用戶密切合作，開發出雙通道11軸超快激光加工用專用數控系統。系統解決了多通道控制、RTCP、高速程序預處理、焦距測量、三維測量、光路切換、四光楔掃描以及功率檢測等關鍵技術。系統的一個通道實現5軸聯動，用于葉片工件姿態轉換；一個通道實現 6 軸聯動，用于激光設備光束指向調整和打孔檢測。設備適用于金屬、非金屬等材料表面的微結構處理，如微腔、型腔、盲孔、通孔、異型孔異型槽及復雜形貌微結構的加工等，并在航空制造領域進行應用，解決了航空發動機葉片打孔加工的技術瓶頸。

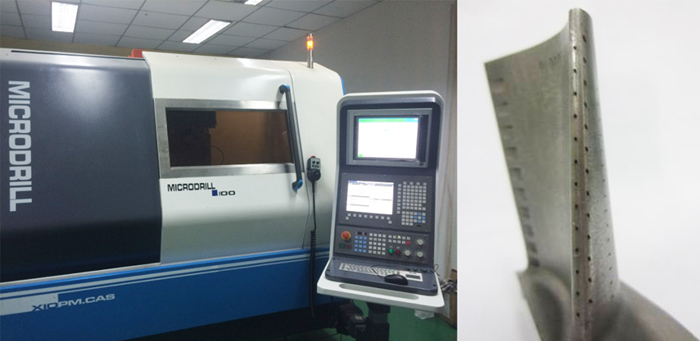

圖2 雙通道11軸超快激光加工用專用數控系統
3. 開展數字化車間應用示范，從產品導向向提供解決方案轉變
數字化車間是實施智能制造的載體，也是支撐行業創造新產品、新需求、新業態的重要平臺。發揮數控系統的數字化、智能化特征，使之成為支撐數字化車間或智能工廠整體優化的重要設備，是數控系統未來的重要發展方向。
基于“藍天數控”的開放特性，公司通過解決異構多源設備互聯互通、工業大數據的智能化處理、基于數字孿生的可視化管控平臺，形成基于“藍天數控”的數字化車間解決方案。
（1）異構多源設備互聯互通平臺
實現了數字化車間中多種異構多源設備的聯網與實時數據采集監控，具體包括數控機床、柔性線、PLC控制單元、倉儲物流系統（立體庫、AGV等）、測量與檢測系統、真空排屑系統、中央清洗系統、視頻監控系統等設備的互聯互通。
（2）工業大數據平臺
基于實時采集數據，通過開展數據清洗、挖掘、分析等智能化處理，研制了數字化車間工業大數據平臺，實現了車間設備使用效率與故障、任務、工時、能耗、人員信息等數據的處理，并提供基于專家知識庫的決策功能。
（3）可視化管控平臺
通過解決虛擬現實、實時互動3D引擎等關鍵技術，研制開發了基于數字孿生的3D可視化數字化車間管控平臺。平臺以3D動態數字標簽形式，直觀呈現車間各個設備和生產環節的實時信息，使設備的實時信息與生產對象、排產計劃和生產任務形成關聯，實現“物理空間”和“虛擬空間”實時互動，提升車間生產管控效率。

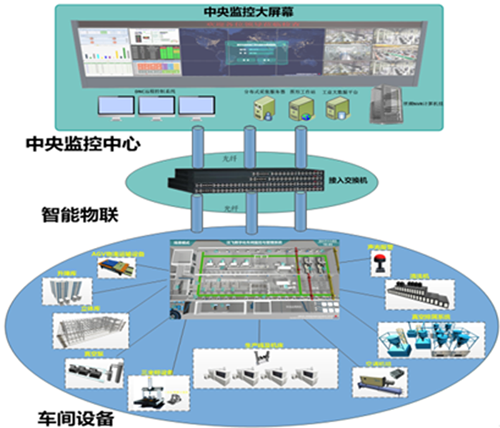

圖3 基于“藍天數控”的數字化車間解決方案
“藍天數控”的數字化車間解決方案在航空航天等制造領域的應用示范，探索了一條從以產品導向向以提供解決方案轉變的技術途徑。
在建設面向智能制造的開放式數控創新平臺的同時，公司積極參與標準的制定工作。作為標準工作組組長單位，與行業企業密切合作，主持制定了開放式數控系統系列化國家標準，希望以標準方式進一步規范企業間的合作。其中，GB/T 18759.3-2009《機械電氣設備 開放式數控系統 第3部分：總線接口與通信協議》等6項標準獲2020年度中國標準創新貢獻一等獎。
針對行業進入新發展階段所面臨的新問題，未來公司將以利益為紐帶，以技術與標準為支撐，構建企業間命運共同體，探索行業企業間新型供需合作關系。
（供稿：中科數控 責編：梅峰）
