案例|進口五軸聯動葉片加工中心A軸改造
案例|進口五軸聯動葉片加工中心A軸改造
透平機械葉片是配套國家重大先進動力裝備的關鍵零部件之一，其制造能力在較大程度上反映了一個國家先進制造業的水平。

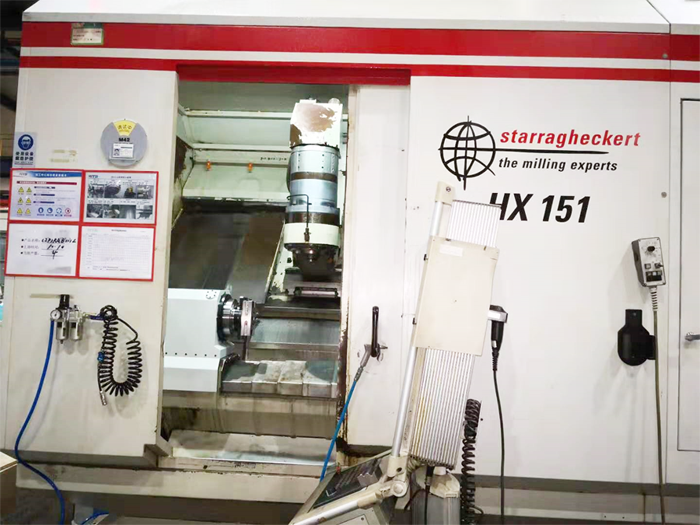

無錫透平葉片有限公司作為國內重要的透平機械葉片制造企業，使用了大量國內外先進的葉片加工設備。特別是10多年前，當時的國產設備還不能完全滿足工藝需求，我國透平機械葉片制造企業采購使用了大量進口葉片加工中心。無錫透平葉片公司在2004-2007年間，就采購了10臺瑞士斯達拉格海科特HX151八軸五聯動葉片加工中心。
HX151原配的A軸采用OTT蝸輪蝸桿結構的數控轉臺，隨著使用年限的增加，其機械零件磨損嚴重，特別是蝸輪蝸桿的磨損加大了反向間隙，易造成葉片進、出氣邊過切，對壓氣機葉片造成的影響尤為嚴重（壓氣機葉片進、出氣邊單薄）。

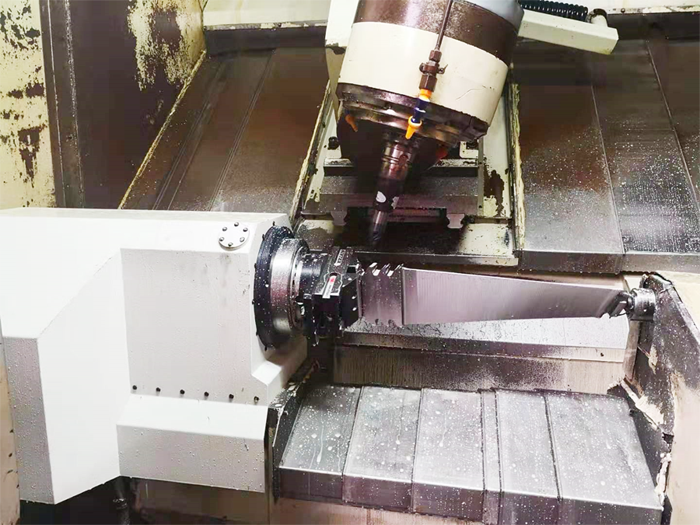

無錫透平葉片有限公司向社會招標A軸改造項目，煙臺環球機床裝備股份有限公司采用DDR電機直驅轉臺的方案中標，并于2017-2019年完成了上述10臺加工中心的A軸改造任務。改造后A軸的加工精度、效率、無故障時間等方面均顯著提升，改造項目的圓滿成功，受到了客戶好評。
改造后的A軸達到以下技術指標：
轉速≥200r/min，額定扭矩≥500Nm，加速度≥10800°/s2，承重≥80kg，端面跳動≤0.005/360度，A軸鎖緊錐孔跳動≤0.005/360度，定位精度≤0.009度，重復定位精度≤0.006度。
原蝸輪蝸桿轉臺與直驅轉臺比較
對比結果見下表：
|
產品 |
最高轉速（r/min） |
額定扭矩（Nm） |
動態響應 |
反向間隙 |
傳動鏈 磨損 |
價格 |
|
OTT渦輪蝸桿轉臺 |
120 |
250 |
一般 |
有 |
較重 |
較高 |
|
直驅轉臺 |
200 |
500 |
高 |
無 |
無 |
較低 |
國內生產透平機械葉片的廠家很多，早期購買的進口設備，因使用年限因素，面臨蝸輪蝸桿的A軸轉臺磨損等問題，原廠維修更換費用很高。現在，針對此類設備進行直驅轉臺的改造升級，已有成功的案例，可以達到較好的經濟效益。在其他領域，如航空發動機葉片制造設備，類似改造項目亦有很好的應用潛力。
（供稿：煙臺環球機床裝備股份有限公司 責編：梅峰）
